单点的基础时，0欧姆电阻，电感器和磁珠之间有

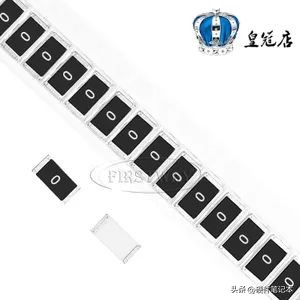

1。0OHM电阻亮点：必须将模拟地面和数字接地的单点接地连接在一起，然后进入地面。如果不连接在一起，它是“浮动”的，压力差异很大，很容易积累电荷并引起静电。土壤是0的潜在参考，所有电压均来自参考。土地标准应相同，因此应缩短不同的理由。据信，土壤可以吸收所有费用并始终保持稳定性，这是最终的土地参考。尽管某些板不连接到地面，但电厂连接到了地面，板上的电源最终将返回发电厂进入地面。如果模拟地面和数字地面直接连接到大面积，则STHIS将是彼此的干扰。不应该有短暂的连接。上面有四个因素可以解决此问题：①连接到磁珠； ②连接到电容器； ③连接到电感器； ④连接到0欧姆电阻。差异：①磁珠的电路等效于频带限制器停止，这显着阻止了在某个频率点上的噪声。使用时，您需要提前估算噪声频率，以便可以选择适当的模型。对于频率不确定或不可预测的情况，磁珠不兼容。 ②电容器直接相互连接，从而导致漂浮的土壤。 ③电感器的大小很大，许多误导的参数和不稳定的参数。 ④0 OHM电阻等于狭窄的电流路径，该路径可以有效地限制电流环路并抑制噪声。电阻对所有频带的衰减（0 OHM电阻也具有阻抗），它比磁珠强。 0欧姆电阻器的其他功能①在电路中无功能，但仅出于方便专用于PCB的专用或设计兼容性。 ②您可以将其用作跳线。如果您不使用特定行，请不要只是附加电阻（不会影响外观）。 ③当不确定匹配电路参数时，请改用0欧姆。在实际奉献精神中，找出参数，然后用特定数量的成分替换。 ④在测量特定电路的电流消耗时，您可以卸下0OHM电阻并将其连接到电流表以促进电流消耗。 ⑤当可示例（如果真的不可能分发）时，您也可以添加0欧姆电阻器。 ⑥在高频信号下，它用作电感器或电容器（与外部电路的属性相关联），这主要用于解决EMC问题。例如，土地和土壤，电源和IC引脚是单点接地（确定保护性接地，工作接地和直流接地彼此分开，每个人都变得独立NT系统。将0欧姆电阻越过分区可以提供一条短路以减少干扰。 ⑩通常不会在产品中出现配置电路，跳线和拨号开关。有时，用户会移动设置它，这很容易引起误解。为了降低维护成本，使用0欧姆电阻，而不是跳线和其他焊接。空缺的跳线在高频下等效于天线，并且芯片电阻有效。 ⑾其他用途：在接线期间进行跨线，调试/试验，其他贴片设备的临时更换，因为大多数情况下，温度补偿器不需要EMC对策。此外，0 OHM电阻小于VIA的寄生电感，并且VIA也会影响土壤计划E（因为必须挖孔）。此外，0 OHM电阻提供了各种通过不同尺寸的波。通常，1A为0603和2A的0805，因此选择了波的品种，以不同的尺寸选择。同样，当保留磁珠，电感器等的保留位置时，应根据磁珠，电感器的尺寸包裹它们，例如0603和0805。附录：1欧姆电阻器的操作。 1欧姆电阻通常用于电路。例如，当您需要测量电路中的电流时，我们可以在电路中串联A 1欧姆电阻，并全部测量电压是电路的电流（i = u/r，因为r = 1，由于r = 1，测得的电压值是电流值）。 2。磁珠专门用于抑制高频噪声和信号线和电源线的峰值干扰，并且具有吸收静态脉冲的能力。磁珠用于吸收高频的频率信号。 SOMERF电路，PLL，振荡电路和超高频率记忆电路（DDR，SDRAM，RAMBUS等）都需要在电输入的一部分中添加磁珠。电感器是LC振荡电路，中和低频滤波器过滤器等中使用的能量存储元素。应用频率范围很少超过50MHz。磁珠具有高电阻率和渗透性，这等同于该系列中的电阻和电感器，但会改变电阻和电感器的值。磁珠运行：主要是为了消除输送线结构（电路）中存在的RF的噪声。 RF能量是在直流输送水平上叠加的AC正弦波分量。直流分量是所需的独特信号，而RF RF的能量无用，无法在电磁和辐射（EMI）中传递Hunksk。为了消除该信号的不必要能量，请使用芯片珠扮演高频电阻的作用（衰减器S），它允许在过滤AC信号时DC信号。通常，高频信号超过30MHz，但低频信号也受芯片珠的影响。磁珠具有高电阻率和渗透性，这等同于该系列中的电阻和电感器，但会改变电阻和电感器的值。它具有比普通电感器更好的高频滤波特性，并且显示出对高频的抗性，因此可以在相对较宽的频率范围内保持高阻抗，从而提高频率调制过滤效果。作为电力的过滤，它可以是洛特（Lott）的电感器。磁珠的电路符号是电感器，但是从在电路函数中使用的珠的模型可以看出。磁珠和电感器具有相同的原理，但频率特性不同。注意：磁珠的单位是欧姆，而不是亨利，所以请注意。因为磁铁的单位c珠是根据其以一定频率产生的阻抗为标称的，阻抗单位也是欧姆。 3。电感是闭环的特征。线圈当前通过时，线圈上的磁场感应形式，强制性磁场将产生强制性电流，以防止线圈的电流传递。电流和线圈之间的这种接触称为DE电反应的电感，即电感，单位为“亨利（H）”。磁性kubsintas和电感器之间的差异是储能的要素，而磁珠是转换设备（消耗）能量。电感器通常用于电源过滤电路，该电路集中在抑制破坏。磁珠通常用于电路电路中，主要用于EMI。磁珠用于吸收高频的频率信号。一些RF电路，PLL，振荡电路和超高频率内存电路T（DDR，SDRAM，RAMBUS等）都需要在功率输入部分中添加磁珠。电感器是储能的元素，用于LC振荡电路，中和低频滤波器电路等，其应用频率范围很少超过50MHz。在电路函数方面，磁磁珠和电感器具有相同的原理，但是频率特性不同。
