为什么示意图如此出色？这些技巧需要确定

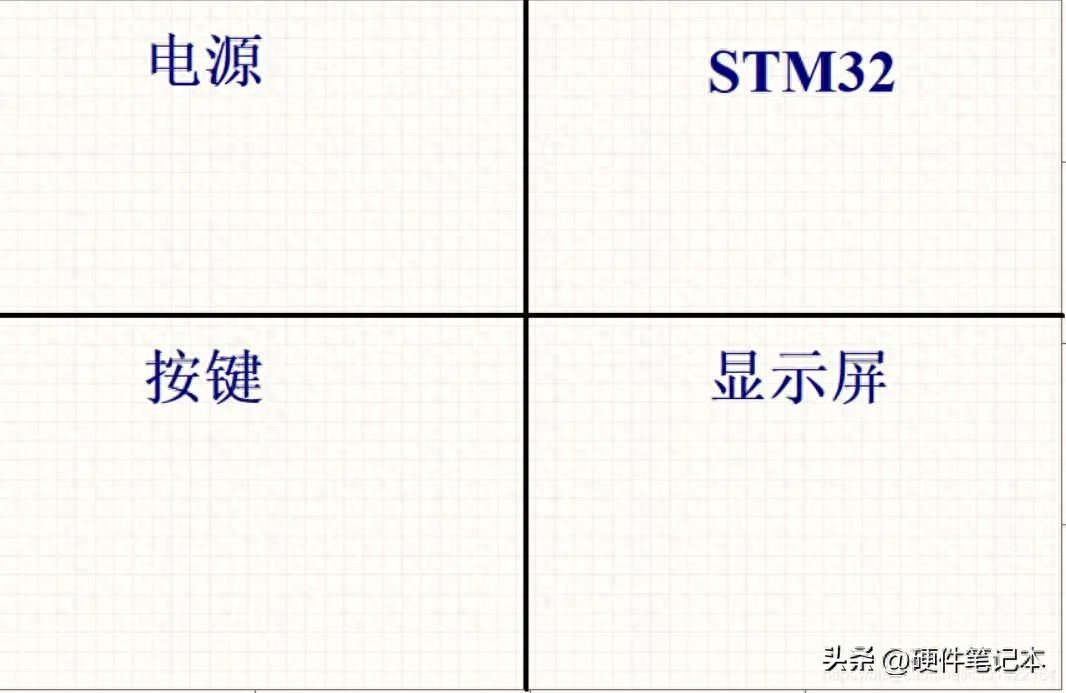

不仅是读取代码的陈述，而且是示意图。很多时候，示意图不仅适合您自己，还适合其他人看到。如果阅读能力很困难，它将带来一系列的沟通问题。因此，我们应该养成巨大的习惯并创建标准的示意图。此外，良好的示意图还将考虑可用性，修复，BOM的归一化等。1点模块如上图所示。使用一条线将整个示意图分为位置并在每个区域中编写描述，例如：电源，STM32等。这使人们更清楚，更快地理解整个原理图，并根据问题和维修期间的问题轻松找到电路。 2。标记主要参数，如上图所示，标记了最大输出电流，因此它将促进其他人确定在更改电路时是否能够加载电源。你可以还要编写其他参数，例如输入电压范围，适当的温度范围，甚至是数字电路中的现实表。 3个电阻器/电容器/电感器/磁珠（1）电阻说明如上图所示，每个电阻器具有电阻和准确性的值。对于高功率电阻器，您也可以写入电源，根据特定情况，您应该具有灵活性和灵活性。通常，在传输电源和对OP放大器电路的电阻方面，应使用1％的精度，用于采样电阻，5％的精度可用于PATAAS和下降电阻。注意：不建议在此处写入102的电阻值，而应写入直接1K。尽量不要让他人做出这一更改，或者他们不知道如何计算它。 （2）电容器显示在上图中，每个电容器具有容量的量，并在其上写下了撤回电压。对于高精度电容器，您也可以仪式精度或材料。示例：陶瓷芯片电容器材料是X7R，Y5V，NP0等。注意：不建议此处的内容量写为105，而应直接写为1UF。 （3）电感器如上图所示，并且每个电感器都有当前写入的电感值和饱和度。 （4）磁珠显示在上图中，每个珠具有电阻和相应频率的量。 （5）其他MGA物质类似于电阻，电容器等。4排列如上图所示。添加L1电感器，以便可以在维护过程中断开连接，从而使故障排除问题更容易。根据特定情况，可以使用电感器，磁珠或0R电阻。但是，有特殊情况。如果负载特别大，则需要在该系列中需要的组件的力量很大，而且成本过高，这是不值得的。目前，可以是IG诺雷德。如果像QFP64套件之类的芯片连接到背面，并且功率相对较小，则可以将组件插入该系列中，因为QFP焊接的情况将会更多。 5bom表归一化BOM表是材料清单。尝试使材料的类型较小，只要麻省理工学院可以减少消费者的工作量并减少许多劳动问题。这里有两个上拉电阻，另一个是4.7k，另一个是10k。如果这种电阻的价值几乎没有效果，则可以将它们与10K结合。解耦电容器是相同的操作，您应该从实例中学习并将其应用于其他方面。 6电源和接地符号如上图所示。对于双电源系统，如果您想写出电符号的积极迹象，单个电源系统只能写出一个积极的标志。但是请勿使用VCC，如果没有其他人观看，他们还应观察到启用了多少V。如图所示上图，如果地面上只有一个平面，则使用GND。如果有数量和模拟，则使用Agnd和DGND。也有一些系统还具有视频站点，音频站点等，这些系统也需要不同的符号。注意：请勿隐藏诸如GND之类的网络名称，因为可能会发生问题。 7个测试点显示在上图，并添加了测试点。测试点也是一个圆形垫，裸铜。在某些QFP，BGA和QFN包装芯片中，一些引脚很难使用示波器测量，并且可以添加测试点以促进操作。 8网络编号如上图所示。 PC7和PC6是连接到OLED12864的IIC接口。这里的网络标签添加了OLED前缀，以减少与网络标签的冲突，并提高阅读能力。同样，连接到传感器NG温度的网络可以编写DS18B20_DATA，并且名称名称已添加到网络号中。其他芯片以相同的方式运行。所有网络标签大写字母。 9容错/兼容性：在设计的早期阶段，无论是偶然还是非常快，因此没有太多时间研究电路连接是否正确。目前，可以使用一些预留的电路来提高整个板的故障的容忍度。如上图所示，如果工程师不确定它是TX中的RX还是TX的RX，则可以使用四个电阻来实现相同的连接。 （未连接NC）当出售R11和R14并且未出售R12和R13时，这是RX与RX和TX连接到TX的方法。当不出售R11和R14时，将出售R12和R13，这是TX和TX的THERS连接方法。通过奉献精神后，删除四个电阻器并连接正确的连接过程。这将确保没有错误的施工期。如果您不确定是否会在STM32上使用F103或F407，则可以在此时进行兼容设计。如上图所示，或电阻可以放置在圆圈中。使用F103时，出售ORR，电容器不出售。使用F407时，电容器以0R出售。当然，其他电路也可以保留并向它们学习。 10NC和NF通常出现在NC和NF示意图中。如下图所示，这意味着没有连接或没有焊接。 NC =不连接。 NF =未安装不安装。当然，NC也可以按照通常的方式表示，并且经常在继电器和接触器中使用。应根据特定情况确定。版本11通常更改为仅在一个版本中不成功的电路。它遍历许多版本，每个版本都有更改的位置。目前，应该明确标记它。如上图所示，可以清楚地指出，V2版本已将C12更改为10UF，因此在出现问题的情况下，可以轻松监视它。 12悬挂销悬挂销也应吸引到X。13SC多次，需求正在不断变化。如果仅针对当前需求进行设计，则需要将以后的更改重新打印。因此，有必要添加一些保留的引脚和电路，以快速证明整个董事会是否满足了新需求。如下图所示，保留了一些IO端口。 14有些界面不是愚蠢的，也就是说，有两种或多种连接方法。如上图所示，有两种连接4p杜邦线（组合，分离）的方法：红色，黑色，白色，黄色，黄色，黄色，黑色和红色。然后，从示意图中的上述图中所示定义从属，将有一种连接方法引起电源连接，可以燃烧物质。如果示意图是这样设计的，则成分不会燃烧，因为仅添加了3.3V电源。为了避免愚蠢，您可以使用愚蠢的椅子，suCH作为USB椅子，航空接口等。还有另一种方法，对称设计。如上图所示，修复引脚是对称的，这意味着无论您如何连接，都可以，但是成本会增加。还有另一种适用于DC电源界面的方法，该方法通常在控制系统中使用。如上图所示，不管如何连接 +13.4V和PGND，都可以在PIN 1和3中生成正确的 +12V和GND。当然，此过程也需要成本和功耗。 15信号流向某些模拟电路需要指示信号方向。如上图所示，指示了耦合器方向的信号流动方向。 16 PCB路由建议如果未向您绘制PCB，则可以指示PCB路由规则或示意图中的建议。如上图所示，PCB上指示了差异线的一个。 17如果您不使用Oppo站点，一旦您使用“”，可以阻止电线，然后看不见，从而导致网络连接不正确。您可以考虑使用“＃”表示相反的指示。
